GUシリーズ
ステンレスガラリ


GUシリーズ
ステンレスガラリ


1.5mm厚のステンレス鋼板製の角型ガラリです。両側フランジ挟み込みタイプの"GU"、片側フランジで面付けタイプの"GUS"、壁厚に合わせて見込み寸法を指定できる屋内間仕切り用の"GUI"、簡易庇と水切りを標準装備した、外壁用の"GUO"の4種類をラインナップしています。どの仕様も山型と片流れの2種類の羽根形状※1を選択でき、寸法も1mm単位で指定できます※2

  • 山型、片流れの2種類の羽根形状から選択可能※1
  • 壁やドアへの取付けが容易
  • 1.5mm厚のステンレス鋼板製で丈夫な造り
  • すべて1mm単位のオーダーメイド※2

※1 外壁用は片流れのみ。
※2 H寸法は一部製作できない寸法があります。

用途・目的
  • 屋外に使いたい
  • 換気がしたい
GUシリーズ<br>ステンレスガラリ<br><br><br>-バナー1

仕様

仕様画像

製作可能範囲

制作可能範囲画像

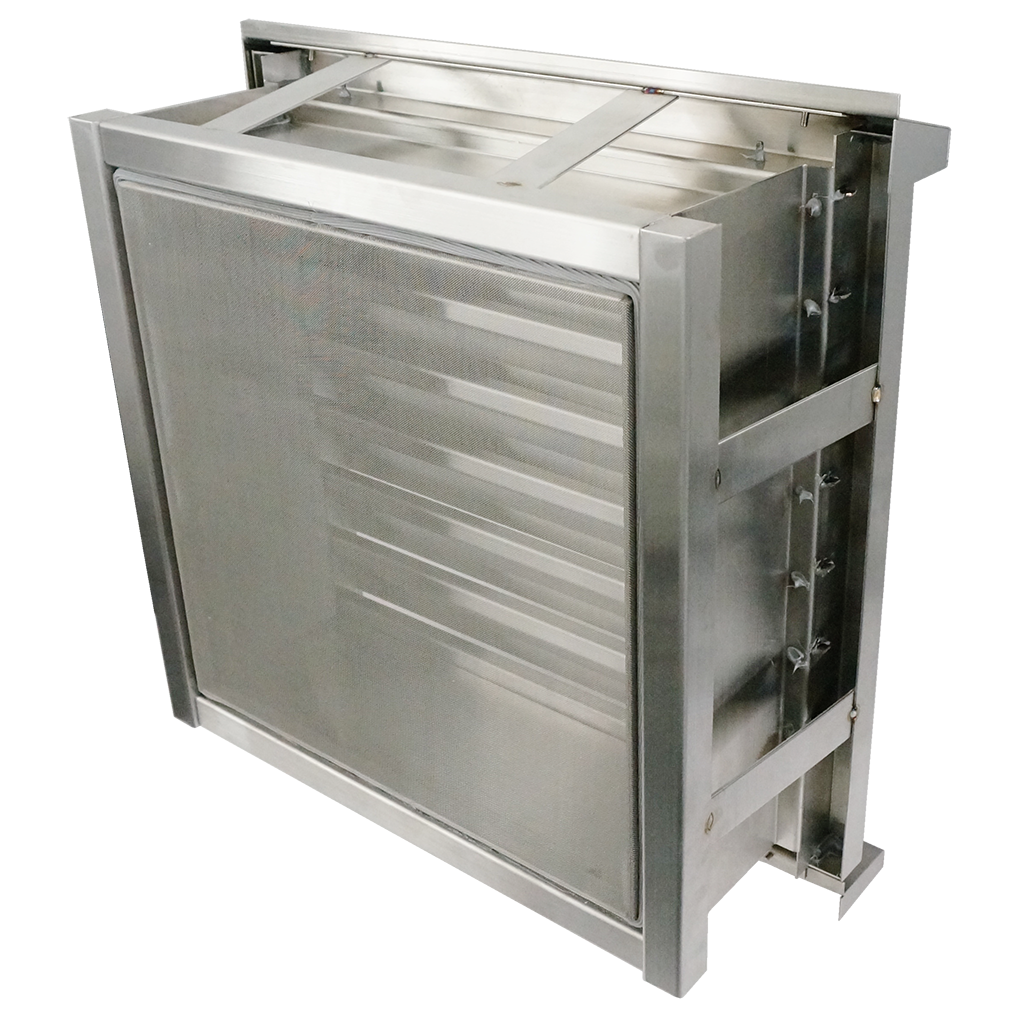

防虫網オプション

オプションで防虫網付きにすることが出来ます。

<div style="font-size: 20px;";text-align: center;>画像はGUOの例</div>

画像はGUOの例

数値各種

●「流量計数α」、「圧力損失係数ζ」について
これらの数値は、公的試験機関にてJSTML6201「換気ガラリの通気性試験方法に基づいて試験した結果、得られた数値です。

流量係数α・・・空気の流れやすさを表します(最大1最少0)。開口のみの状態でも、開口周囲の抵抗により、数値は1ではなく0.6程度と言われています。
ガラリの有効面積(当社ガラリの有効W寸法×有効H寸法)にかけることで、有効開口面積となります。流量係数は試験サンプルの有効開口面積を測定結果から求めて、有効面積で割った値として算出されます。

圧力損失係数ζ・・・通気抵抗の大きさを表します。
圧力損失係数に空気の密度/2×空気の速度の2乗をかけると圧力損失の値となります。

型別

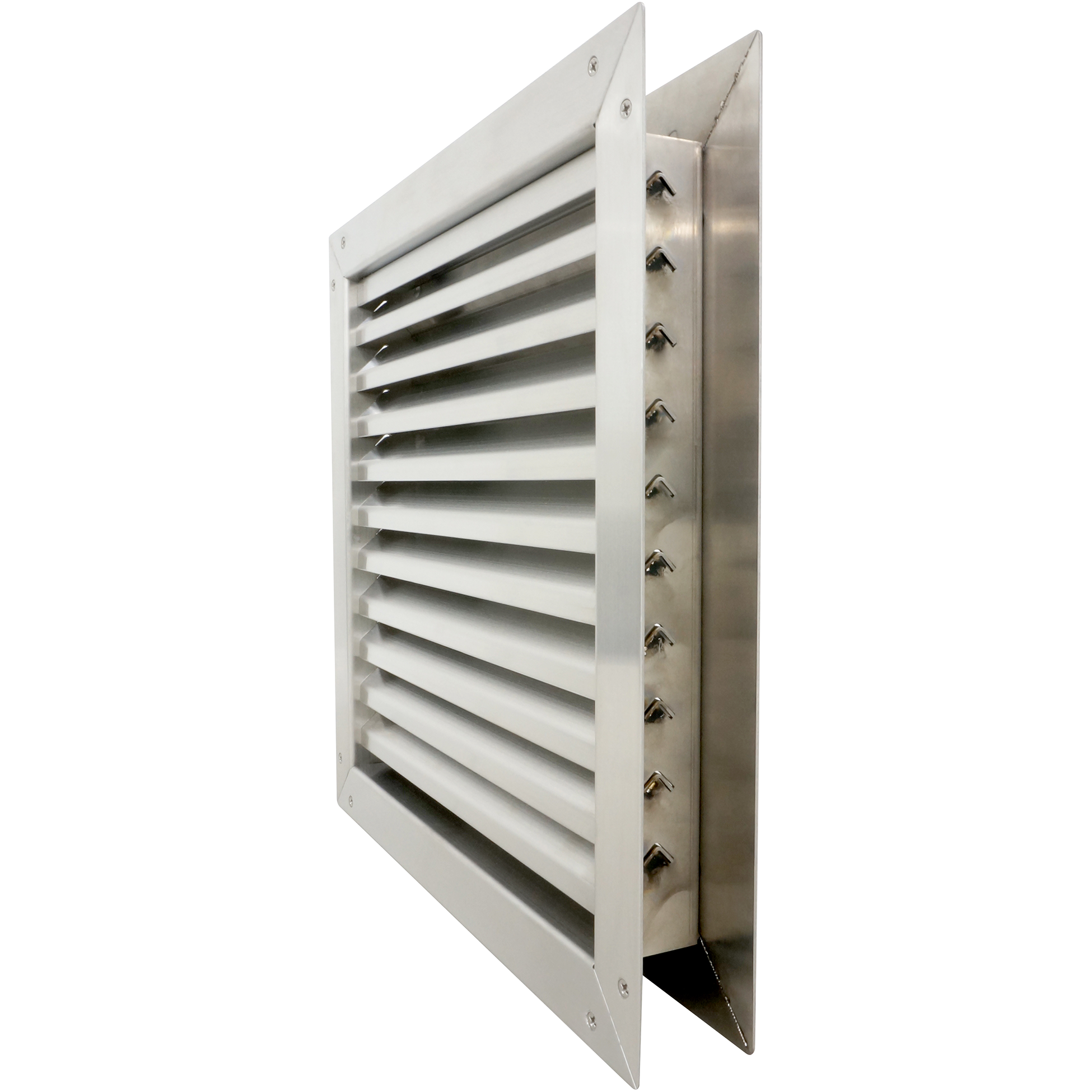

GU

両側フランジの挟み込みタイプ!
壁やドアに挟み込んで取り付けることのできる、両フランジ型の角型ステンレスガラリです。山型(開口率35%)と片流れ(開口率33%)の2種類の羽根から選択できます。(ネジ固定)

GUS

壁厚自由の片側フランジタイプ!
片側にフランジをつけた、取付け相手を選ばない便利な角型ステンレスガラリです。(ネジ固定)

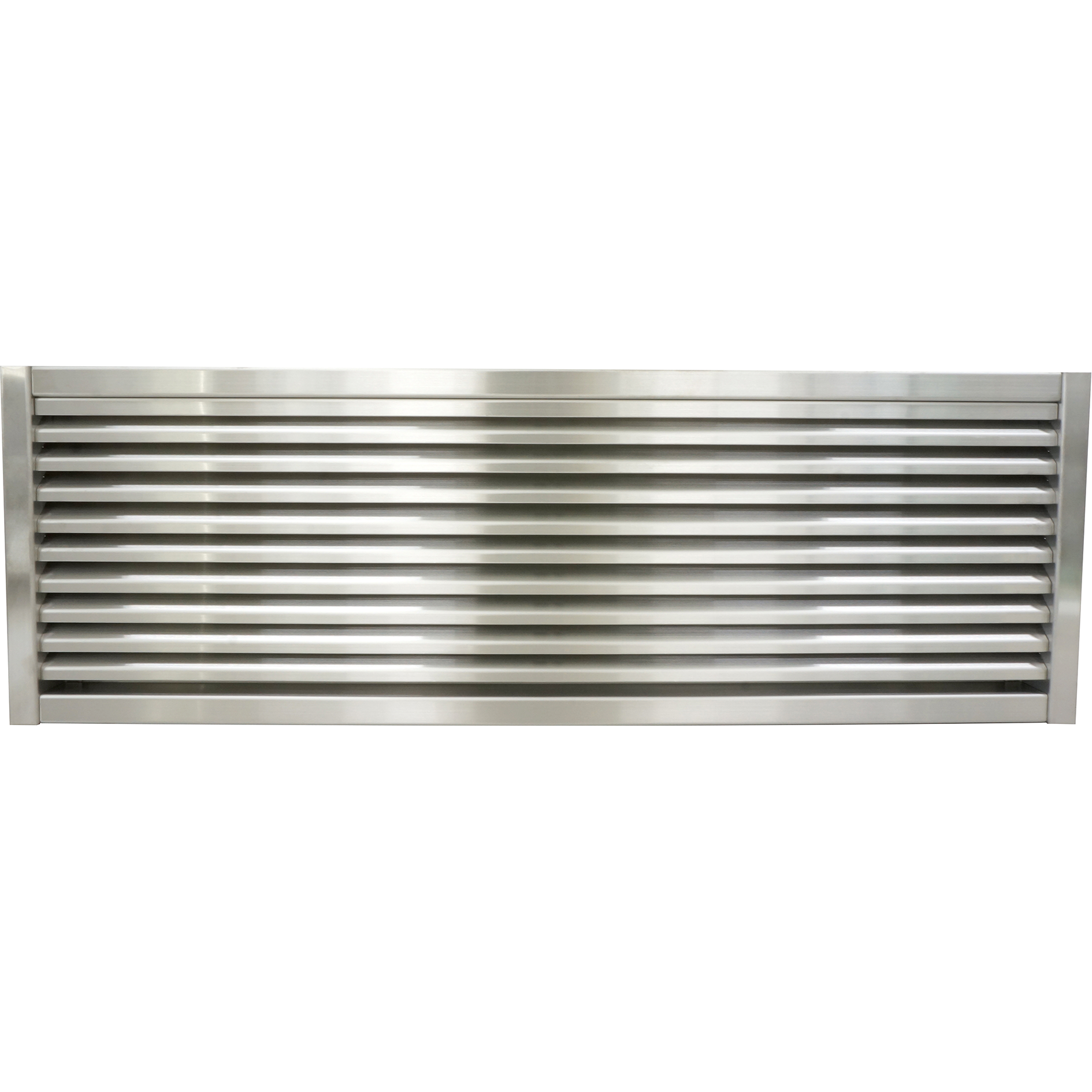

GUI

建築壁対応で見込み寸法指定可能!
取付ける壁の厚みに応じて見込み寸法も自由に設定できる角型ステンレスガラリです。(溶接固定 or ネジ固定)

GUO

水切り付きで外壁にも使用できる!
簡易庇と水切りを標準装備した、外壁用の角型ステンレスガラリです。(溶接固定 or ネジ固定)

※羽根には雨返しが付いておりますが、完全防水ではありません。風を伴う降雨の場合は、雨水の浸入があります。

縦桟について

枠の種類とW寸法により、縦方向に中桟が入ります。

よくあるご質問

Q

建具は規格サイズのみの取り扱いですか?

A

規格サイズの設定はありませんが、H寸法にのみ規格がございます。H寸法の規格につきましては、『製作可能範囲』の注釈をご参照ください。

Q

羽根と羽根の間のすき間の寸法は変えられますか?

A

特注仕様として対応できる場合があります。詳細は営業担当までお問合せ下さい。

Q

防虫網は付けられますか?

A

オプションで付けることはできます。詳しくは営業担当にお問合せ下さい。

Q

見積りはもらえますか?

A

エリア担当営業より御見積書を提出いたしますので、こちらまでお問い合わせください。 また、見積依頼用の図面もございますので、ご活用いただくとスムーズです。
