ＧＴシリーズ
スチールガラリ

スチール製でありながら自由度の高いガラリです。片側フランジで面付けタイプの“ＧＴＳ”、両側フランジ挟み込みタイプの“ＧＴ”、壁厚に合わせて見込み寸法を指定できる屋内間仕切り用の“ＧＴＩ”、屋外仕様の“ＧＴＯ”の４種類をラインナップしています。

用途・目的	屋外に使いたい換気がしたい

商品に関するお問い合わせはこちら

各種ダウンロード

仕様

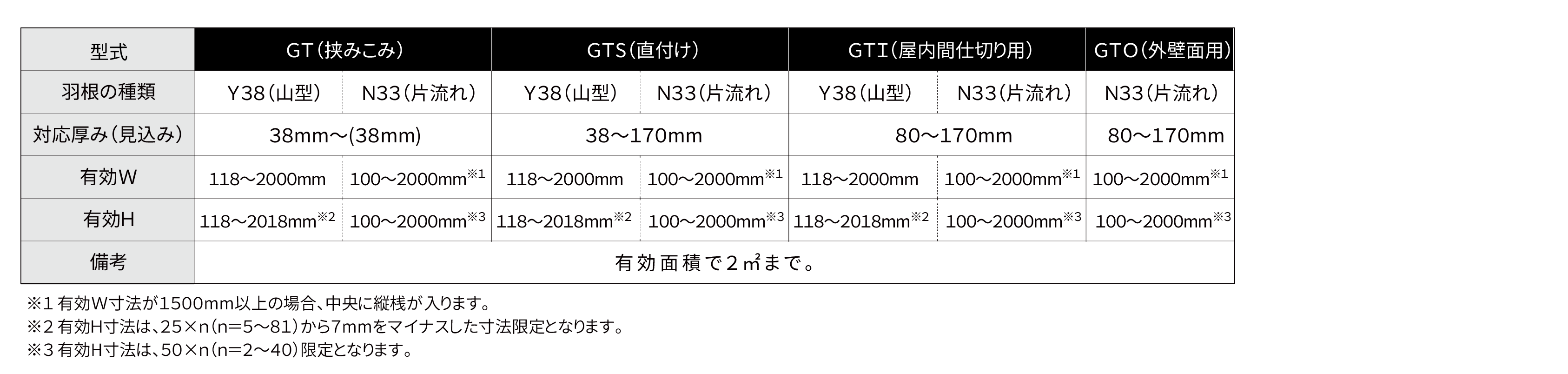

製作可能範囲

防虫網オプション

オプションで防虫網付きにすることが出来ます。

画像はGUOの例

数値各種

●「流量計数α」、「圧力損失係数ζ」について
これらの数値は、公的試験機関にてJSTML6201「換気ガラリの通気性試験方法に基づいて試験した結果、得られた数値です。

流量係数α・・・空気の流れやすさを表します（最大１最少０）。開口のみの状態でも、開口周囲の抵抗により、数値は１ではなく０．６程度と言われています。
ガラリの有効面積（当社ガラリの有効W寸法×有効H寸法）にかけることで、有効開口面積となります。流量係数は試験サンプルの有効開口面積を測定結果から求めて、有効面積で割った値として算出されます。

圧力損失係数ζ・・・通気抵抗の大きさを表します。
圧力損失係数に空気の密度/2×空気の速度の2乗をかけると圧力損失の値となります。

型別

ＧＴ

両側フランジで壁やドアの厚みに合わせて挟み込んで取付ける角型スチールガラリです。山型（開口率38％)と片流れ（開口率33%）の２種類の羽根から選択できます。

<div style="
font-size: 2.5rem;
font-weight: bold;
color: #000000;
border: 2px solid #000000
padding: 15px 30px;
border-radius: 12px;
box-shadow: 0 6px 12px rgba(0-画像1

ＧＴＳ

片側にフランジをつけた、取付け相手を選ばない、ネジ固定の便利な角型スチールガラリです。開口率は２種類から選べます。

ＧＴＩ

取付ける壁の厚みに応じて見込み寸法も自由に設定できる角型スチールガラリです。溶接固定のほか、ピースを使ってのネジ固定にも対応します。開口率は２種類から選べます。

ＧＴＯ

簡易庇と水切りを標準装備した、外壁にも使用可能な角型スチールガラリです。

※ 羽根には雨返しが付いておりますが、完全防水ではありません。風を伴う降雨の場合は雨水の浸入があります。

縦桟について

枠の種類とＷ寸法により、縦方向に中桟が入ります。

よくあるご質問

Q

建具は規格サイズのみの取り扱いですか？

A

規格サイズの設定はありませんが、H寸法にのみ規格がございます。H寸法の規格につきましては、『製作可能範囲』の注釈をご参照ください。

Q

羽根と羽根の間のすき間の寸法は変えられますか？

A

特注仕様として対応できる場合があります。詳細は営業担当までお問合せ下さい。

Q

防虫網は付けられますか？

A

オプションで付けることはできます。詳しくは営業担当にお問合せ下さい。

Q

見積りはもらえますか？

A

エリア担当営業より御見積書を提出いたしますので、こちらまでお問い合わせください。また、見積依頼用の図面もございますので、ご活用いただくとスムーズです。
