不燃シート製防煙垂れ壁”ケムシャット”

防煙垂れ壁の役割とその問題点

建物火災で最も恐ろしいものは「煙」による事故です。防煙垂れ壁は建築基準法で定められた防煙区画を構成する防煙壁のことで、天井から50cm以上垂れ下げた壁により、火災時に煙の流動が遮断され、避難する時間を少しでも長くすることができます。
しかし、人命を守る為に設置されているはずの防煙垂れ壁のガラスが破損・落下し、けがをする二次災害が多発しており、東日本大震災や熊本地震などの大規模地震でも問題視されていました。そのため、これらの問題を解決できる新たな防炎垂れ壁が必要とされており、破損に強くかつ軽量な不燃シート製防炎垂れ壁が今、注目を集めています。

サンプル
サンプル

不燃シート製防煙垂れ壁　”ケムシャット”

「ケムシャット」の不燃シートは国交省不燃認定を取得している業界トップクラスの透明度を誇る不燃シートを使用しています。高い透明度(透光率90%以上)に加え、帯電防止機能を付与している為、防煙垂れ壁の飛散による二次災害を防ぐだけでなく、作業中の静電気やほこりの付着が起きにくく作業性が大幅に向上しました。

サンプル

ケムシャットの特長

不燃

シートは国土交通大臣認定の
不燃材料を使用しております。



サンプル

重量は従来の網入りガラスと比べ、
約1/10の軽量化を実現しました。


サンプル

万が一のシートの弛みやユニットの長さ調節も『テンション調整ホール』で簡単。

サンプル

両端部に装着した『衝撃吸収バネ』で地震で建物全体(構造)と天井が別々の揺れ方をする時に発生する変位を吸収する事で、フレーム自体が落下する可能性を大幅に低減し安全性が向上。

取付けの種類

サンプル

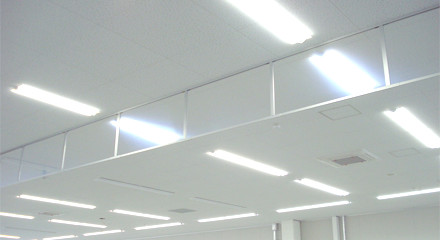

スリムパネルタイプ

サンプル

テンションタイプ

透明不燃シートとアルミフレームによって構成。万が一、運送時や作業中に強い衝撃により弛んでしまっても、『テンション調整ホール』で簡単に解消可能。また、ユニットの収まりの調節も可能。

・　シートの緩みも現場で調整可能！
・　サイズダウンも現場でできる！

対応開口(W) 250mm～
対応高さ(H) 155mm～1500mm
パネル重量 1.9kg/m（１ユニット・W1500×H500の場合）

両端部に装着した『衝撃吸収バネ』で地震で建物全体（構造）と天井が別々の揺れ方をする時に発生する変位を吸収する事で、フレーム自体が落下する可能性を大幅に低減し安全性が向上。

・　フレームがなく視界スッキリ！
・　両端のエキスパンション構造で揺れを吸収！

対応開口(W) 300mm～15,000mm※
対応高さ(H) 155mm～1000mm
商品重量 1.2kg/m（W1000×H500の場合）

※ 15,000mm以上にも対応できますが、詳しくはお問い合わせください。

不燃シートの種類

サンプル

透明タイプ


サンプル

不透明タイプ


 特性  品番  厚み(mm)  質量(g/㎡) 透光率(%)  表面抵抗値  特長
透明  U-CLEAR SHEET® K 0.18  260以上  90以上   107  高透光率・帯電防止
半透明   CG-55 0.27  400  55   1011  帯電防止
　　　　　　　　　　　　　　　　　　　　　　　　　　                                                                                                                                                                                     　　      　不燃認定（国土交通大臣認定）取得
                                                                                                                      上記データは測定値であり、規格値ではありません。
　　　　　　　　　　　　　　　　　　　　　　　　　　 U-CLEAR SHEET K®はユニチカ株式会社の登録商標です。
　　　　　　　　　　　　　　　　　　　　　　　　　　 不透明タイプの半透明シートは特注品となるため、採用ロットがあります。詳しくはお問合せ下さい。

施工事例

『南関こどもの丘保育園』様

子供たちの安心・安全の為の取り組みに努めており、地震の際に飛散する危険性のあるガラス製から安全性の高いシート製に変更しました。

サンプル

ケムシャットの商品保証規定

注意事項

  • この商品に使用している不燃シートは、ユニチカ株式会社のU-CREAR SHEET-K®です。ガラス繊維織物に特殊樹脂、樹脂フィルムを複合した商品であり、不燃認定品ですが「燃えない」訳ではありません。
  • 空調等の気流により、商品本体には「振れ」が生じます。

保証内容

  • 防炎垂れ壁としての機能を損なうような異常

保証期間

  • 商品の引渡しより2年間

免責事項

  • 金属等の硬い物質の接触などの要因により破断、破損、脱落した場合
  • シートの変色（経年により、若干黄変する場合があります）
  • 直射日光または反射日光を長時間浴びる場所で使用した場合
  • 当社が把握していない状況で、薬品を使用する雰囲気の中で使用した場合
  • 商品の分解改造により異常が発生した場合
  • 目的外使用により異常が発生した場合
  • 炎や火花と接触する可能性のある場所で使用した場合
  • 地震・火災・浸水等の自然災害により異常が発生した場合

お客様ご自身またはお客様の手で施工される場合は、以下の項目についても免責とさせていただきます。

  • 衝撃等、設置工事中の事故が異常の原因となった場合
  • 設置工事の不備又は調整不良により異常が発生した場合
  • 設置工事時の「シワ」や「鋭角な折れ」により発生した白化、傷
  • 長期間直置きしたことで発生した自重による置き跡
  • 養生フィルム剥離後の巻取りによる異物混入に起因するシート外観の悪化
