サンワイズの複層ガラスは、工場内のクリーンルームにて、厳格な品質管理に基いて生産してしています。また、サイズはもちろんのことガラスの種類や構成など、さまざまな種類の複層ガラスをオンライン生産・オフライン生産を組み合わせて柔軟な体制で生産しています。
一般的なアルミスペーサーを使用したものから、ウォームエッジスペーサーを使ったもの、さらには発熱ペアガラスまで、様々なバリエーションの複層ガラスを用意し、使用される環境条件に応じて最適な商品をご提案致します。

商品に関するお問い合わせはこちら

各種ダウンロード

一般ペア
図面集
Ｈｉペア
図面集
Ｓｘペア
図面集
発熱ペア
図面集
複層ガラス
カタログ
複層ガラス
資料集

複層ガラスの種類

一般ペア
Ｈｉペア
Ｓｘペア
発熱ペア
ブレストペアオプション

一般ペア

一般ペアは、アルミスペーサーを使用した一般的な複層ガラスです。
Low-E ガラスを組み込んで断熱効果をさらに高めたり、合わせガラスを取り入れて防災・防犯効果を高めるなど、用途に応じて使用するガラスの組み合わせを自由にお選び頂けます。


仕様

対応可能ガラス総厚 56mmまで
中空層 6mm、8mm、12mm
スペーサー アルミ( シルバー)
使用可能温度域 -60℃～+80℃
高温仕様として+120℃まで可能なものもあります。詳しくはお問い合わせください。
内部結露保証期間 製造後10年間　※当社の規定によります。詳細は「商品保障規定」をご覧ください。

製作可能範囲

※左右にフリックしてご覧いただけます。
品種 熱処理 厚み 最小サイズ（mm） 最小辺（mm） 最大辺（mm） 最大面積 最大重量 ※1※2
一般ペア
Hiペア		 なし 3㎜系 100×100 - 2300 2.30㎡ 120Kg
4㎜系 100×100 - 2400 3.24㎡ 120Kg
5～6㎜系 100×100 - 2500 4.00㎡ 120Kg
半強化 3㎜系 対角300 100 2000 2.00㎡ 120Kg
強化 4㎜系 対角300 100 2000 2.40㎡ 120Kg
5～6㎜系 対角300 100 2500 4.00㎡ 120Kg
  • ※1 重量が50kgを超える複層ガラスにフィルムを貼って出荷する場合、出荷時に残らないよう万全期して作業致しますが、フィルムに作業時のキズや作業痕が付く場合があります。これらのキズ等につきましてはご了承をお願いします。
  • ※2 重量が40kgを超える複層ガラスには工場にてフィルムを貼っての出荷は出来ません。現場での手貼りとなります。
  • ※ この表だけでは製作可能範囲を正確に表すことができないものもありますので、詳しくは営業担当までお問い合わせください。

Ｈｉペア

Hi ペアは、樹脂スペーサーを使用した複層ガラスです。
アルミスペーサーと比べてスペーサー部分（透視部の端部）の断熱性能も高くなっています。
一般ペアと同様、用途に合わせて使用するガラスを自由に組み合わせることができます。


仕様

対応可能ガラス総厚 56mmまで
中空層 12mm、18mm、32mm　※中空層は3層まで対応可能です。
スペーサー ウォームエッジ
使用可能温度域 -60℃～+80℃
内部結露保証期間 製造後10年間　※当社の規定によります。詳細は「商品保障規定」をご覧ください。

製作可能範囲

※左右にフリックしてご覧いただけます。
品種 熱処理 厚み 最小サイズ（mm） 最小辺（mm） 最大辺（mm） 最大面積 最大重量 ※1※2
一般ペア
Hiペア		 なし 3㎜系 100×100 - 2300 2.30㎡ 120Kg
4㎜系 100×100 - 2400 3.24㎡ 120Kg
5～6㎜系 100×100 - 2500 4.00㎡ 120Kg
半強化 3㎜系 対角300 100 2000 2.00㎡ 120Kg
強化 4㎜系 対角300 100 2000 2.40㎡ 120Kg
5～6㎜系 対角300 100 2500 4.00㎡ 120Kg
  • ※1 重量が50kgを超える複層ガラスにフィルムを貼って出荷する場合、出荷時に残らないよう万全期して作業致しますが、フィルムに作業時のキズや作業痕が付く場合があります。これらのキズ等につきましてはご了承をお願いします。
  • ※2 重量が40kgを超える複層ガラスには工場にてフィルムを貼っての出荷は出来ません。現場での手貼りとなります。
  • ※ この表だけでは製作可能範囲を正確に表すことができないものもありますので、詳しくは営業担当までお問い合わせください。

Ｓｘペア

Sxペアは、真空ペアガラスを使用した高断熱複層ガラスです。
複層ガラスに真空ペアガラスを組み込むことにより、通常の複層ガラスでは得られない高い断熱性能を実現します。
スペーサーには樹脂を使用し、ガラス周縁部の結露低減も図っています。
※真空ペアガラスは、日本板硝子株式会社のスペーシアを使用します。


仕様

対応可能ガラス総厚 56mmまで　※中空層は2 層まで製作可能です。
真空ペアガラス厚 6.2mmのみ　※真空ペアガラスを強化ガラスにすることはできません。
中空層 12mm、18mm　※中空層は2層まで対応可能です。
スペーサー ウォームエッジ
使用可能温度域 -45℃～ +50℃
※ガラス構成によっては使用できないものもございます。
※庫内外の温度差が40℃を超える場合は熱割れの恐れがありますので、ご使用頂けない場合があります。
　詳細はお問い合わせ下さい。
複層ガラス構成 ・FL-ES　　・EA-ES　　・FL-ES-FL　　・EA-ES-FL　　・EA-ES-EA
【凡例】　ES：真空ペアガラス　　FL：フロートガラス　　EA：Low-E ガラス
内部結露保証期間 製造後10年間　※当社の規定によります。詳細は「商品保障規定」をご覧ください。

製作可能範囲

※左右にフリックしてご覧いただけます。
品種 熱処理 厚み 最小サイズ（mm） 最小辺（mm） 最大辺（mm） 最大面積 最大重量 ※1※2
Sxペア なし 3㎜系 155×335 - 2300 2.30㎡ 120Kg
4㎜系 155×335 - 2400 3.24㎡ 120Kg
5～6㎜系 155×335 - 2400 3.60㎡ 120Kg
半強化※3 3㎜系 155×335 - 2000 2.00㎡ 120Kg
強化 4㎜系 155×335 - 2000 2.40㎡ 120Kg
5～6㎜系 155×335 - 2400 3.60㎡ 120Kg
  • ※1 重量が50kgを超える複層ガラスにフィルムを貼って出荷する場合、出荷時に残らないよう万全期して作業致しますが、フィルムに作業時のキズや作業痕が付く場合があります。これらのキズ等につきましてはご了承をお願いします。
  • ※2 重量が40kgを超える複層ガラスには工場にてフィルムを貼っての出荷は出来ません。現場での手貼りとなります。
  • ※3 真空ガラス(スペーシア)と一緒にペアリングするガラスの種類を指します。また、真空ガラス(スペーシア)は熱処理できませんので、ご注意ください。
  • ※ この表だけでは製作可能範囲を正確に表すことができないものもありますので、詳しくは営業担当までお問い合わせください。

発熱ペア

発熱ペアは、複層ガラスの中空層側に導電膜を蒸着し、導電用の電極を設け、電極間に通電することでガラスを強制的に暖める、ヒーター入りのペアガラスです。導電膜はほぼ透明で、電極もガラス面には露出しておりませんので、すっきりした視界を確保できます。

※注意事項
サンワイズの発熱ペアガラスは、上図のようにガラスのほぼ全面を暖めますが、ガラスがスペーサーと接している部分は中央部に比べて熱貫流率が高くなっています。このため中央部に比べて表面温度が低くなります。また、条件によってはガラス周縁部が結露する場合もございます。

片面ヒーター

低温側の温度がほぼ一定に保たれた環境でご使用下さい。ヒーター面が暖温側に来るように設置して、暖温側雰囲気温度よりも若干高くなるようにガラスを暖めて、露点温度に達しても強制的に結露を防ぎます。

両面ヒーター

環境試験室など、庫内の温度変化が著しい場合にご使用下さい。庫内の温度上昇にガラスがついていけずに、庫内側が結露してしまう場合には、庫内外両面の結露対策が必要となります。


仕様

対応可能ガラス総厚 56mmまで　※中空層は3 層まで製作可能です。
発熱ガラス厚 4mm または5mm（5mm は熱処理ガラスのみ）
中空層 12mm、18mm、32mm　※中空層は3 層まで製作可能です。
スペーサー ウォームエッジ
使用可能温度域 -60℃～+80℃
※使用される温度条件を必ずお知らせください。
※高温仕様として+120℃まで可能なものもあります。詳しくはお問い合わせください。
使用場所 環境試験室などの各種試験室、環境試験装置、冷凍・冷蔵ショーケースなど。
発熱ガラスの抵抗値 表面抵抗値　r (Ω/□) ≒ 12
R (Ω) = r (Ω/□)× 長辺/ 短辺（電極は常に短辺側、正方形はH 方向）
使用電源 通常は直接100V または200V を接続することは出来ません。電源装置として別売の
弊社ACパワーコントローラーをご利用いただくことをお勧めします。
ユーザー様にて、発熱ペアの寸法に対応した所定電圧をご用意頂く方法もございます。
使用電力 100W/ ㎡
内部結露保証期間 製造後10年間　※当社の規定によります。詳細は「商品保障規定」をご覧ください。

製作可能範囲

※左右にフリックしてご覧いただけます。
品種 熱処理 厚み 最小サイズ（mm） 最小辺（mm） 最大辺（mm） 最大面積 最大重量 ※21※2
発熱ペア なし 4㎜系 100×200 ※1 - 1000 1.00㎡ 120Kg※2※3
半強化 4㎜系 対角300 150 ※1 1800 1.80㎡ 120Kg※2※3
5㎜系 対角300 150 ※1 2400 3.00㎡ 120Kg※2※3
  • ※1 Wが200mm未満の場合、リード線は上部からではなくサイドから出ます。
  • ※2 重量が50kgを超える複層ガラスにフィルムを貼って出荷する場合、出荷時に残らないよう万全期して作業致しますが、フィルムに作業時のキズや作業痕が付く場合があります。これらのキズ等につきましてはご了承をお願いします。
  • ※3 重量が40kgを超える複層ガラスには工場にてフィルムを貼っての出荷は出来ません。現場での手貼りとなります。
  • ※4 Wが200mm未満の場合、リード線は上部からではなくサイドから出ます。
  • ※ この表だけでは製作可能範囲を正確に表すことができないものもありますので、詳しくは営業担当までお問い合わせください。
ACパワーコントローラー

ＡＣパワーコントローラー

サンワイズの発熱ペアは、ガラスの寸法によって抵抗値が異なるため、100V（または単相200V）の一次電源を直接つなぐことができません。ACパワーコントローラーを使用すれば、電源を適正に調整することが可能です。
サンワイズでは、発熱ペアの通電検査時にガラスの表面温度が雰囲気温度よりも高くなるようにACパワーコントローラーの出力を調整して出荷しています。電源を入れても結露が発生してしまう場合は、設定を調整することもできます。(あまり出力を上げ過ぎますと、ガラスが加熱して破損する恐れがありますので、取扱説明書に従って調整を行なってください。)
また、ガラス寸法によっては、同一寸法の複数の発熱ペアを1台で制御することも可能です。一次側電源は100V、単相200Vに対応可能です。ご注文時に100V、単相200Vの別をお申し付け下さい。

  • 電力制御する方法として多く利用されている位相制御方式を採用し、発熱ガラス及び電源側に与える負荷を低く抑えます。
  • 負荷電流が最大10A(当社推奨は7A以内)です。
  • 電源は100V及び200Vに対応致します。(出荷時は全て100V時の設定%にて出荷します。)
  • データの二重化による出力%設定値の消失防止機能を有しています。
  • 電源スイッチと出力設定スイッチをカバー内に収納し、誤操作を防止します。
型式 ＤＵ２３-１０A
電源電圧 AC100V（90 ～ 120V）、AC200V（180 ～ 240V）
※100V/200V 電圧設定スイッチにて切り替え。
電源周波数 50/60 Hz
負荷電流 最大10A（推奨7A 以下）
使用可能消費電力 最大500W（発熱複層ガラスの大きさによる）
設定値（％） 発熱複層ガラスのＷ寸法（電極間距離）による
利用可能コード径 0.75m㎡～ 2.5m㎡、18AWG ～ 14AWG
使用周囲温度範囲 0 ～ 50 ℃（直射日光の当たる場所での使用のなきこと）
使用周囲湿度 30 ～ 80％Rh（但し結露なきこと）
使用雰囲気 周囲に腐食性ガスのなきこと
制御方法 位相制御（温調制御はしておりません）
本体寸法 幅：170 × 奥行：124 × 高さ：59（㎜）
重量 1.2kg（電源コード含まず）
ブレストペア概要

複層ガラス”ブレストペア”オプション

一般的な複層ガラスは、ガラスとガラスの間にある層(中空層)が完全に密封されています。日中、気温が上昇すると中空層内の空気が暖められて膨らみ、ガラスが歪んでしまうので反射する映像も歪んでしまうのです。
また、複層ガラスの中空層は気圧の変化によっても膨らんだり痩せたりします。登山した時に、お菓子の袋やペットボトルがパンパンに膨らんでしまうのと同じ原理です。この気圧の変化も反射映像を歪めてしまう原因の一つです。

ブレストペア比較１

標高0mの場合。左がブレストペアオプションなし、右がブレストペアオプション有
標高0mでは反射映像に違いはありません。



ブレストペア比較2

標高2300mでは、ブレストペアオプションなしの反射映像(左)はこのように歪んでしまいますが、ブレストペアオプション有（右）はほとんど歪みがありません。



富士山持ち込み

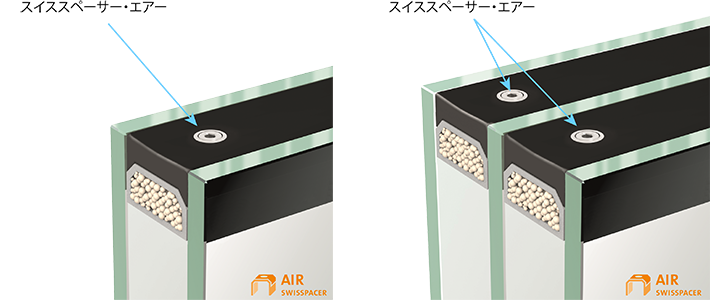

"ブレストペア"は、ウォームエッジスペーサーを使用した複層ガラスに"スイススペーサー・エアー"を組込んだ複層ガラスです。
"スイススペーサー・エアー"は、特殊な膜構造を持つ金属スリーブで、外気と導通しながらも中空層に水蒸気が蓄積するのを防ぎ、内部結露の発生を防ぎながら中空層の膨張を抑えるアイテムです。

ブレストペア詳細



  • 標高1000m以上の高所でもそのまま使用できます。
  • 封止部の負荷を抑え、長期にわたって複層ガラスの機能と品質を保ちます。。
  • 中空層が膨らむことによる、反射映像の歪みを押さえます。
  • スイススペーサー・エアーが中層層に見えることはなく、外観を損なうことはありません。
対応複層ガラスの種類 Hiペア,Sxペア,発熱ペア
